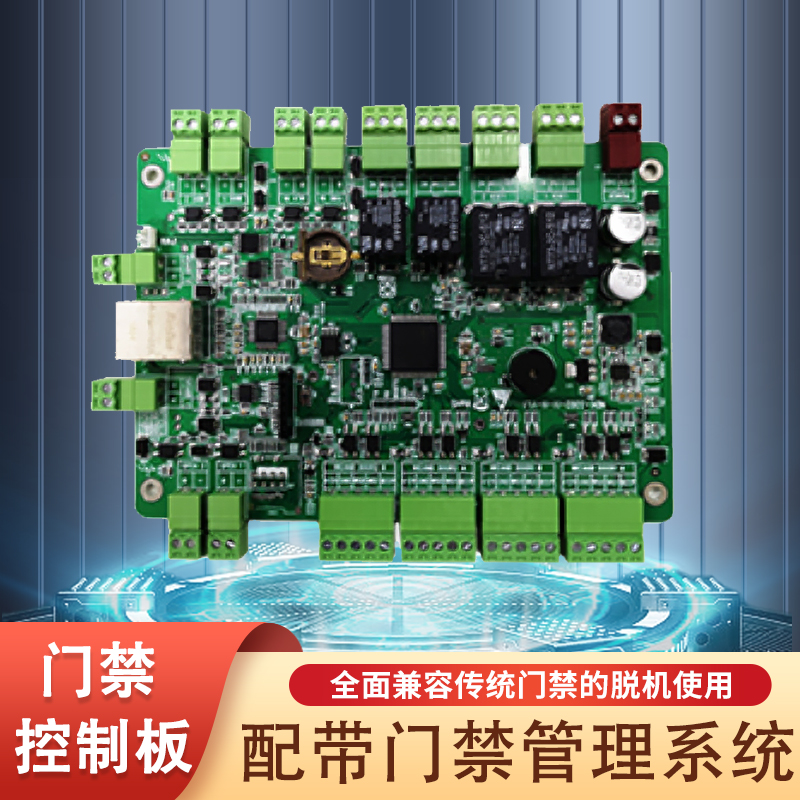

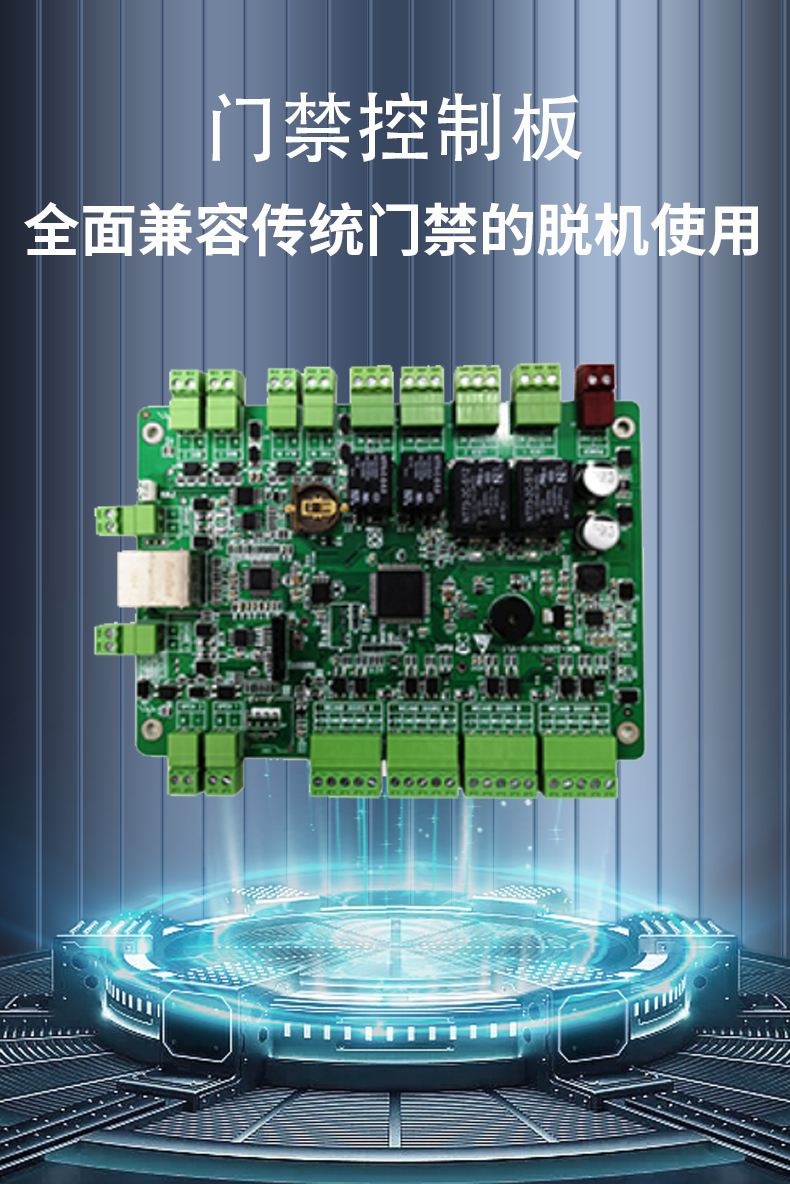

门禁控制器

门禁控制器主板系统

产品参数

编号：NDK-3302

尺寸：150 * 105(长宽) mm

NDK -3302D/ IV / RT 双门双向门禁控制板，是专门针对传统门禁升级而开发的最新款互联网云门禁控制板。全面兼容传统门禁的脱机使用、传统 C / S 构架功能，在此基础上增加了 B / S 构架的支持，配套的客户端软件支持局域网布署、云端布署。该门禁板支持客户端、服务端双模式运行，最高可同时支持五个服务器同步管理、支持多用户分级分权限管理。

主板默认支持 TCP/IP 、RS485组网，可扩展无线串口、 GPRS 、 WIF 模式组网。支持局域网、互联网、云端、异地多种跨区域组网。

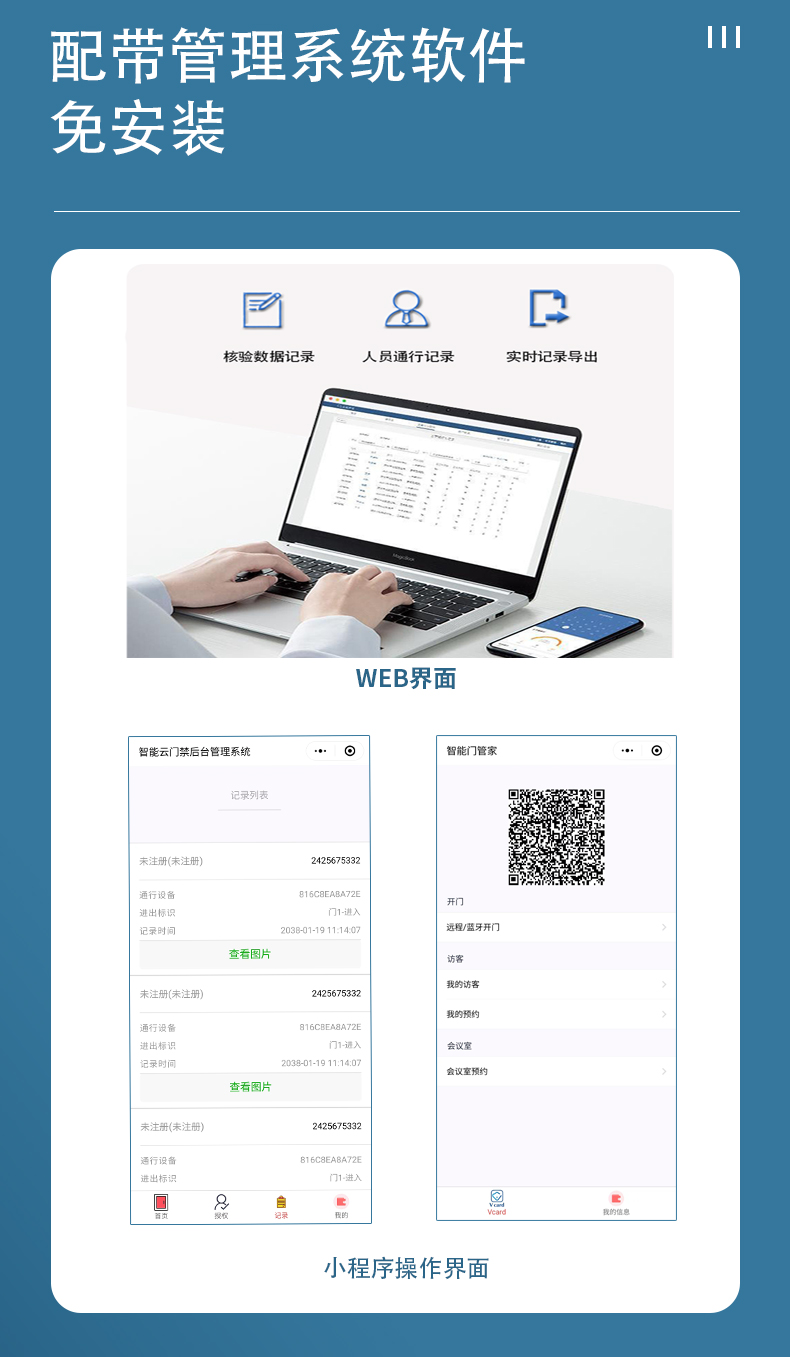

该门禁板独创管理软件免安装维护功能，配合公司纯嵌入式的 ARM 门禁服务器，不需要安装任何软件，任何电脑只需要通过 WEB 浏览器即可实现所有功能的操作和值守。

功能特点

首创远程自动升级功能，支持远程web管理和升级、支持端口切换管理
支持二维码读卡器、二维码三层加密认证、每次刷二维码时随机生成
支持TF卡(MicroSD卡)数据导入导出，支持SD卡存储刷卡抓拍照片

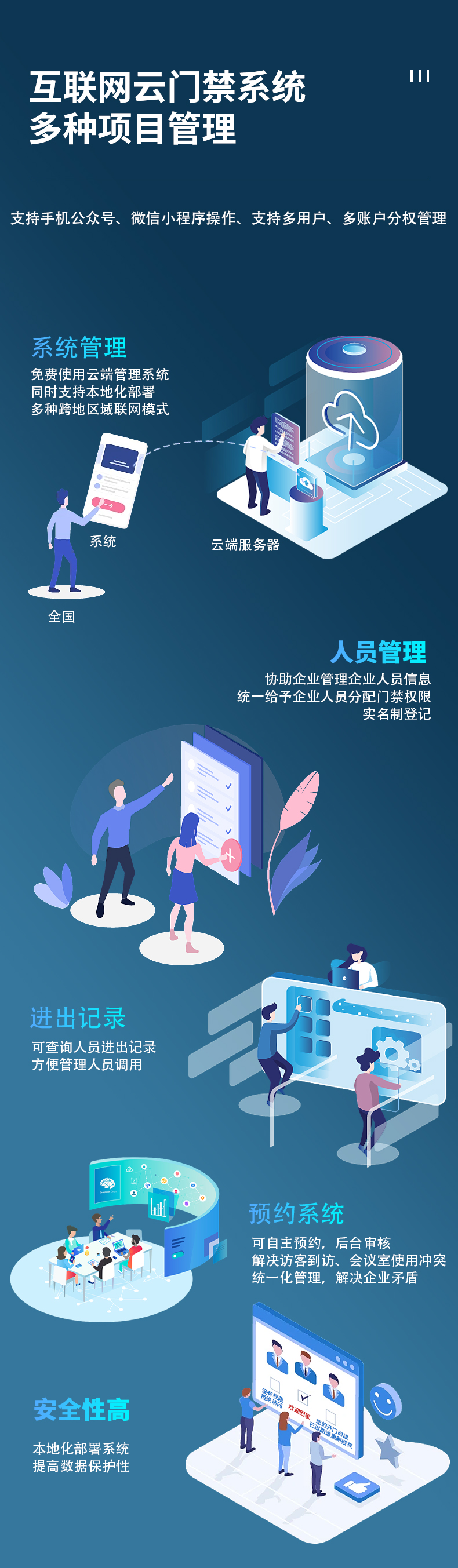

支持手机客户端、微信操作、支持多用户、多账户分权管理、手机发卡、远程开门、抓拍等功能

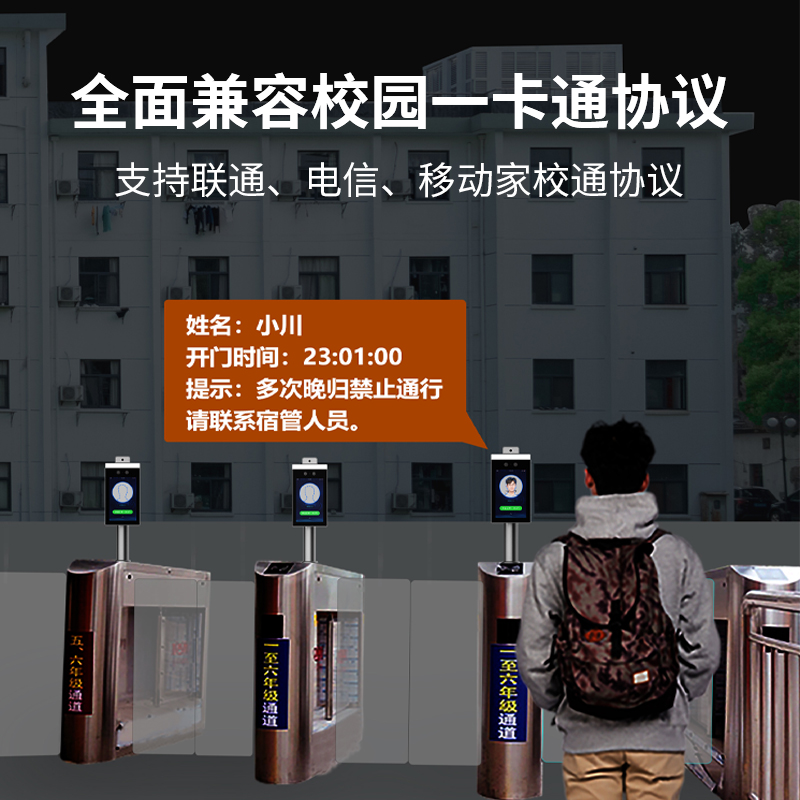

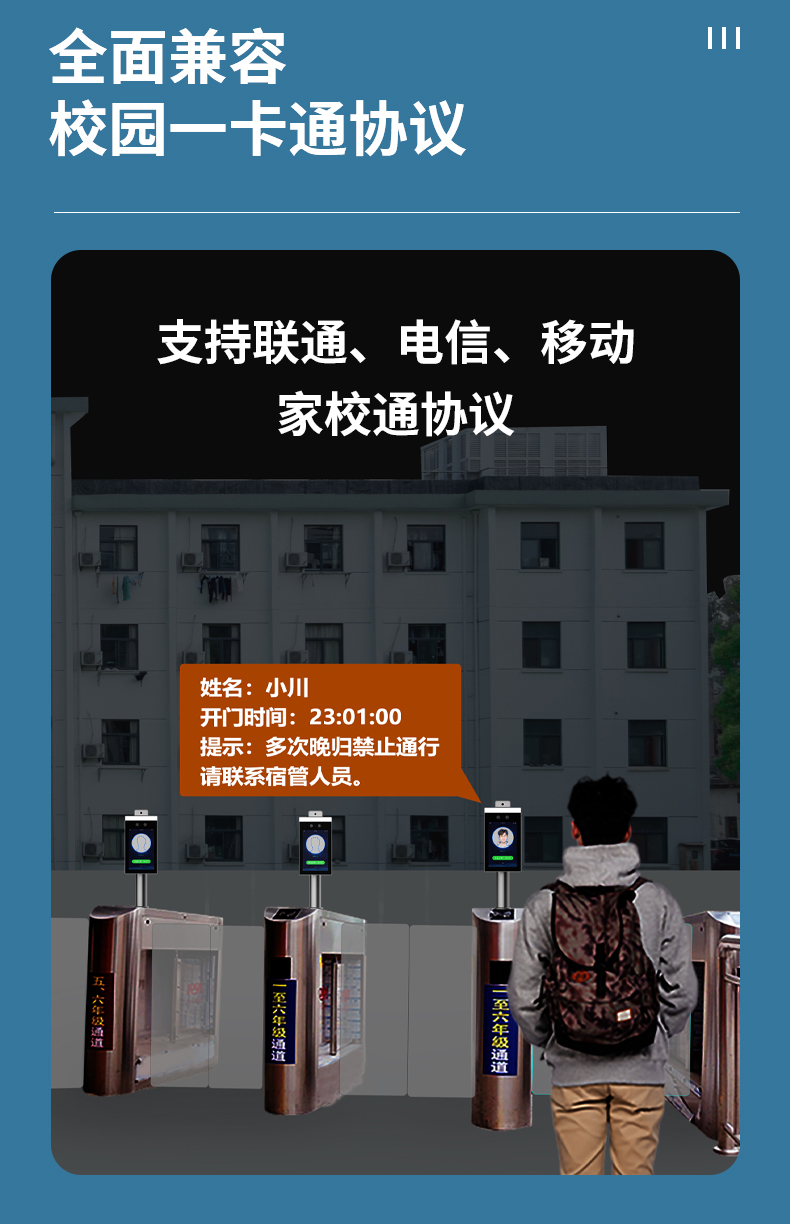

全面兼容校园一卡通协议，支持联通、电信、移动家校通协议
板载两个RS485通道，支持双向操作。可自定义通讯接口或扩展为输入接口，可扩展接入RS485读卡器，身份证读卡器、LED显示屏

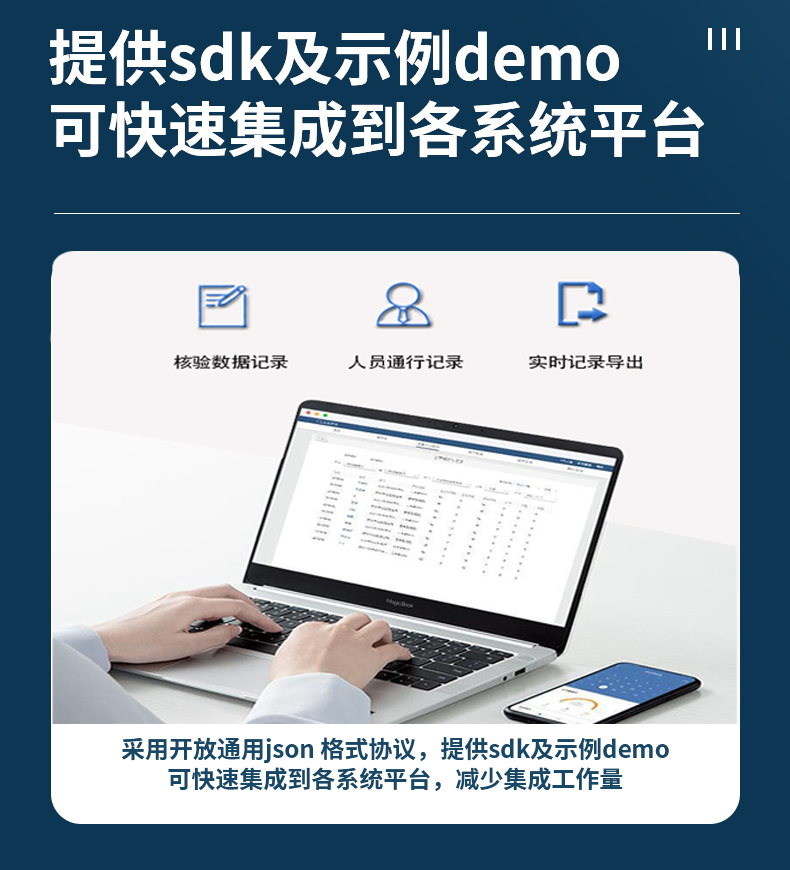

采用开放通用Json格式协议、提供SDK及示例demo。可快速集成到各系统平台。减少集成工作量
主板采用内置时钟芯片、支持NTP网络校时、自建NTP校时、软件协议校时、WEB浏览器校时。确保时间万无一失
支持防潜返和防尾随功能，可实现100个门并行防潜返，延时3秒内

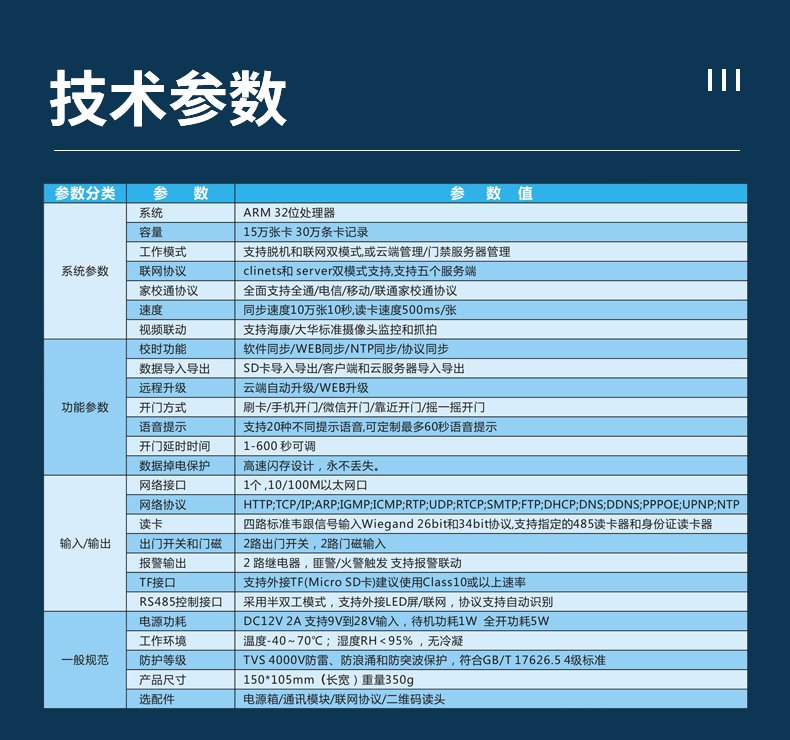

系统及配置

处理器：

ARM 32位处理器
存储容量：

15万张卡， 30万条卡记录
工作模式：

支持脱机和联网双模式,或云端管理/门禁服务器管理
联网协议：

clinets和 server双模式支持 , 支持五个服务端
家校通协议：

支持全通/电信/移动/联通家校通协议
读写速度：

同步速度10万张10秒, 读卡速度500ms/张
视频联动：

支持海康/大华标准摄像头监控和抓拍

功能参数

校时功能：

软件同步/WEB同步/NTP同步/协议同步
数据导入导出：

SD卡导入导出/客户端和云服务器导入导出
远程升级：

云端自动升级/WEB升级

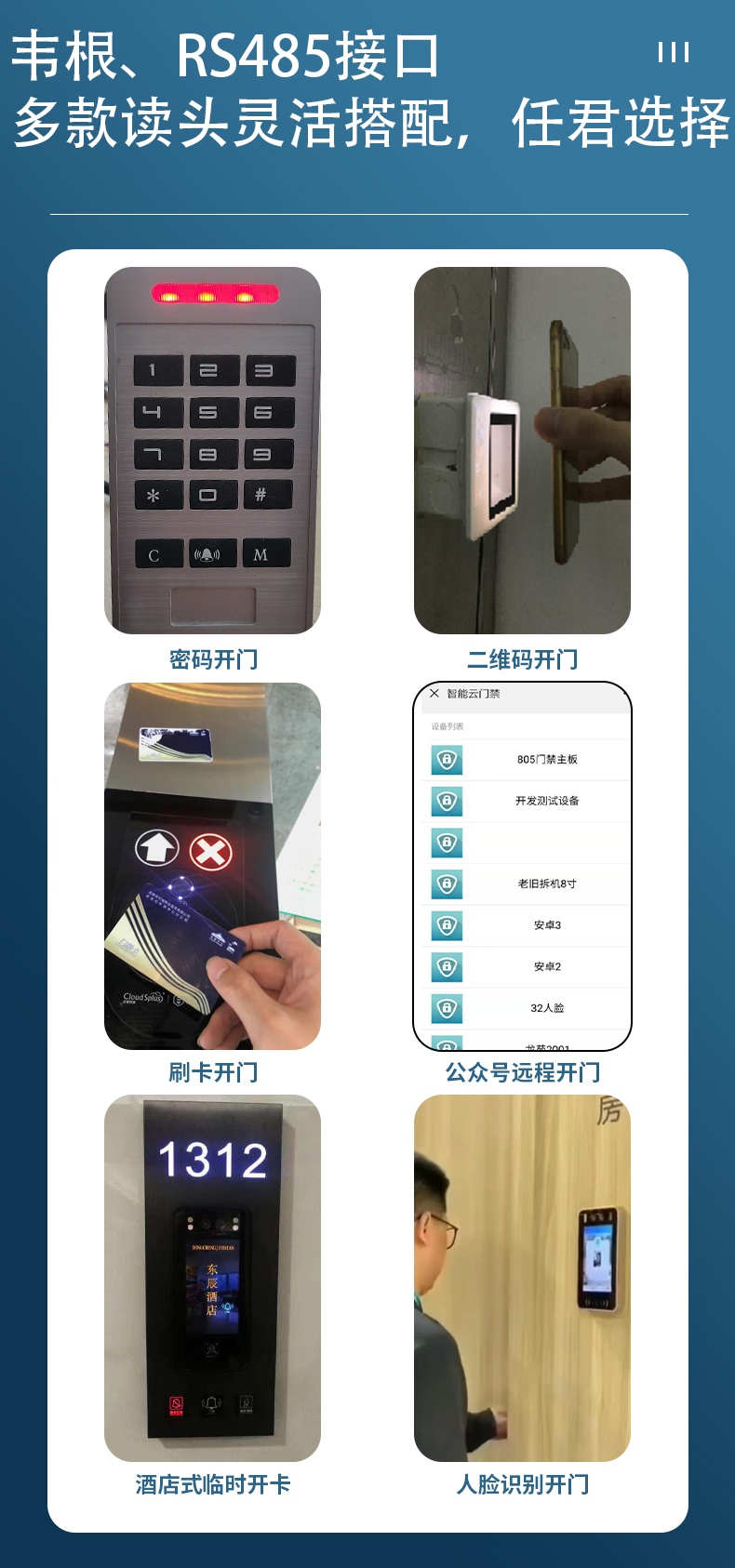

开门方式：

刷卡/手机开门/微信开门/靠近开门/摇一摇开门
语音提示：

支持20种不同提示语音,可定制最多60秒语音提示
开门延时时间：

1-600 秒可调
数据掉电保护：

高速闪存设计，永不丢失

输入/输出

网络接口：

1个10/100M以太网口
网络协议：

HTTP;TCP/IP;ARP;IGMP;ICMP;RTP;UDP;RTCP;SMTP;FTP;DHCP;DNS;DDNS;PPPOE;UPNP;NTP
读卡功能：

四路标准韦跟信号输入Wiegand 26bit和34bit协议,支持指定的485读卡器和身份证读卡器
出门开关：

2路
门磁：

2路门磁输入
报警输出：

2路继电器，匪警/火警触发支持报警联动
TF接口：

支持外接TF(Micro SD卡)建议使用Class10或以上速率
RS485控制接口：

采用半双工模式,支持外接LED屏/联网,协议支持自动识别

电源和操作环境

电源输入：

DC12V 2A 支持9V到28V输入
电源功耗：

待机功耗1W 全开功耗5W
工作环境：

温度-40~70℃; 湿度RH<95%, 无冷凝
防护等级：

TVS 4000V防雷、防浪涌和防突波保护，符合GB/T 17626.5 4级标准

可选配件

电源箱/通讯模块/联网协议/二维码读头
